Промышленные анализаторы
кислорода и окиси углерода
в дымовых газах

Надежное измерение CO и O2

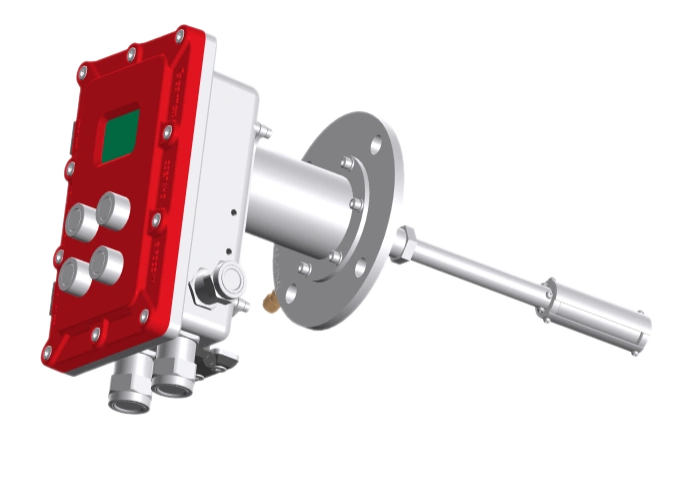

Промышленные анализаторы кислорода и окиси углерода в дымовых газах
  • В анализаторе дымовых газов реализованы циклонный фильтр и механический фильтр c заменой без демонтажа прибора
  • В анализаторе Контакт 4 реализованы самые новые цифровые подходы к удаленному конфигурированию и настройке
  • Анализатор дымовых газов надежен, эффективен, прост в обслуживании, имеет низкую стоимость владения
  • Анализатор дымовых газов разработан и производится в Казани в технопарке Химград

Параметры прибора

Наименование Значение
Кислород O2
  • 0…1 об.% вкл.
  • св. 1…25 об.%
Оксид углерода СО
  • 0…500 млн-1 вкл.
  • св. 500…5000 млн-1 вкл.
Температура дымовых газов
  • до +1200 град. С
Давление дымовых газов
  • до 200 кПа абс.
Наименование Значение
Аналоговые выходы четыре 4...20mA (O2, CO, P, T) с гальванической развязкой
Цифровые интерфейсы два RS485 (Modbus RTU, сервисное ПО, AMADAS), независимая работа
Дискретные выходы 8x DO Свободно программируемые, тип - открытый коллектор
Потребляемая мощность
  • 50 Вт (без встроенного обогрева корпуса)
  • 100 Вт (со встроенным обогревом корпуса)
Напряжение питания ~220±22 В; 50...60 Гц
Степень защиты оболочки Погружная часть IP53C
Интегрированный электронный блок IP66
Маркировка взрывозащиты 1Ex db IIC T4 Gb X
Материал зонда
  • Нерж. сталь SS316L / SS304 / нерж. сталь по ГОСТ 5632
  • Hastelloy
  • Жаропрочная керамика
  • Inconel

Документация

pdf

Руководство по эксплуатации (web-версия)

Скачать файл
pdf

Декларация соответствия ТР ТС 020/2011

Скачать файл
pdf

Сертификат сейсмостойкость

Скачать файл
pdf

Опросный лист для заказа анализатора

Скачать файл
pdf

Сертификат SIL2

Скачать файл

Применение прибора

Анализатор «Контакт 4 промышленный» имеет широкое применение в области газопереработки, глубокой нефтепереработки, нефтехимической отрасли, в металлургии и в секторе электрогенерации.

Наша команда сосредоточена на создании газоанализатора с производством «полного цикла». Уникальные технические характеристики достигнуты для достойной конкуренции с иностранными приборами. Мы работаем над своим анализатором, опираясь на опыт поставок и эксплуатации ведущих мировых производителей, мы знаем их сильные стороны и учитываем их недостатки.

Анализатор предназначен для измерения O2, CO, температуры и давления – основных компонентов и параметров для управления режимом горения, контроля безопасности и расчета стехиометрических уравнений. Особое внимание уделено надежной работе газоанализатора в печах пиролиза при экстремально высоких температурах

Картинки Картинки Картинки Картинки

Почему мы?

  • ООО «НГСА», участник Фонда Сколково – надёжный партнер, создающий продукт по высоким стандартам качества. Наши учредители - лидирующая инжиниринговая компания России в области автоматизации с подтвержденным многолетним опытом взаимодействия со всеми крупными компаниями страны из топливно-энергетического сектора, нефтехимии и металлургии. Высочайшие стандарты качества подтверждаются регулярными внутренними аудитами, проверками и иными мероприятиями, направленными на многоступенчатый контроль на всех этапах производства
  • Анализатор соответствует международным стандартам безопасности и качества. В основу производства заложена действующая нормативная база, производственный персонал проходит регулярные тренинги по бережливому производству, технологичности и эргономике. Независимый контроль качества на всех этапах производства обеспечивается собственной лабораторией, которая оснащена всем необходимым для испытаний и тестов. Ответственный персонал имеет профильное технологическое или метрологическое образование
  • Высокая степень эргономики анализатора дымовых газов достигнута благодаря следующим факторам: невыпадающие винты, широкие диапазоны поворота крышек, применены универсальные и типовые ключи, применены стандартные крепежи по ГОСТ, обеспечено комфортное внутреннее пространство для обслуживания и ремонта, грамотное размещение узлов и компонентов анализатора и много другое
  • Для пользователя обеспечена оперативная и профессиональная техническая поддержка анализатора дымовых газов. Мы выпускаем регулярные обновления сервисного ПО для максимальной эффективности и надёжности анализатора. Реализована широкая программа опытно-промышленных испытаний анализатора дымовых газов на объектах основных компаний страны. Большой опыт реализации приборов ведущих мировых вендоров, позволил включить в наш анализатор Контакт 4 наилучшие решения, которые защищены нашими патентами и обеспечивают высочайший уровень техники
  • Понимая потребности рынка мы реализовали в анализаторе дымовых газов Контакт 4 глубокую процедуру самодиагностики, обеспечили крайне быстрый доступ к циркониевым сенсорам кислорода и оксида углерода. Такие решения позволяют минимизировать время простоя, сэкономить ресурсы владельца для решения других приоритетных задач. Анализ дымовых газов технологических печей, печей пиролиза, несмотря на кажущуюся простоту, является сложной технологической задачей (часто включенной в секцию противоаварийной защиты - ПАЗ). При этом надежная работа печи - залог обеспечения объема производства

Почему наш анализатор — лучший выбор?

  • Интеграция с системами AMADAS – большой доступный объем сервисной и вспомогательной информации, дополнительные порты связи
  • Сенсоры и датчики устойчивы к негативным факторам. Собственная технология и алгоритмы вычисления поправок. Компоненты от ведущих производителей
  • Установлено защищенное программное обеспечение с интуитивно понятным интерфейсом и возможностью удаленного доступа
  • Дополнительные вычислительные функции. Возможность управлять режимом горения. Контроль предельных состояний
  • В конструкции анализатора использованы уникальные инновационные решения, а также сохранен минималистичный дизайн при максимальном функционале

Анализатор

Puzzle
Анализатор

Взрывобезопасные кнопки

Габариты кнопок тщательно продуманы, чтобы обеспечить комфортное и надежное взаимодействие с анализатором в условиях экстремально низких температур, когда руки защищены утепленными перчатками

Конструкция переходного фланцевого узла

Обеспечивает надёжность и удобный доступ к датчикам для их быстрой замены на месте. Это позволяет поддерживать бесперебойную работу прибора даже в суровых климатических условиях

Анализатор

Газовые каналы и эжектор в установочном фланце

Фланец позволяет выполнять монтаж, калибровку, а также продувку анализатора от пыли на месте эксплуатации, обеспечивая стабильную работу прибора

Петли крышки

Наши решения позволяют осуществлять подключение анализатора к питанию, сохраняя изделие в едином, неразъемном блоке

Анализатор

Внутренний обогрев электронных компонентов

Гарантирует работу прибора при экстремальных температурах от +50 до -60°С, делая его незаменимым в холодных регионах

Заборник пробы газа с функцией «циклон»

Фильтр циклон эффективно отделяет крупные фракции, защищая основной контур системы. Это повышает точность анализа и продлевает срок службы фильтров

Анализатор

Программа для управления анализатором с ПК

Обеспечивает управление приборами, одновременный мониторинг нескольких анализаторов и анализ полученных данных.

Интеграция в AMADAS

Интеграция с системой AMADAS реализована с помощью точных алгоритмов, которые рассчитывают параметры, обеспечивая контроль данных и высокую надёжность системы

Сделайте заказ уже сегодня и получите бесплатную доставку и гарантию 2 года

Скачать опросный лист Строитель Строитель

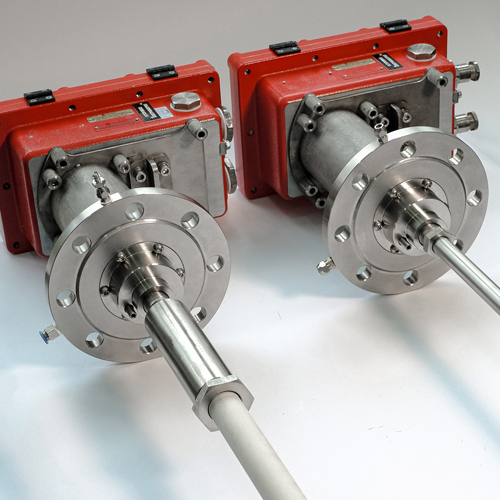

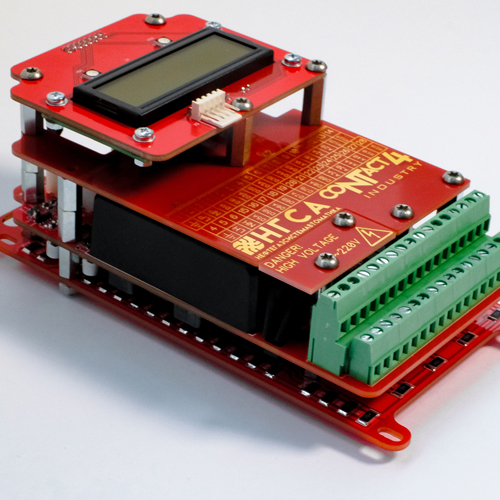

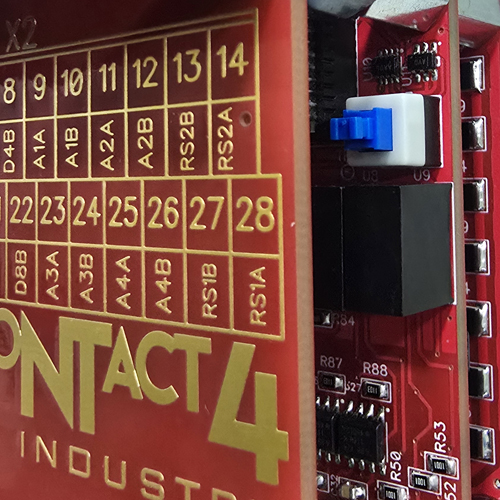

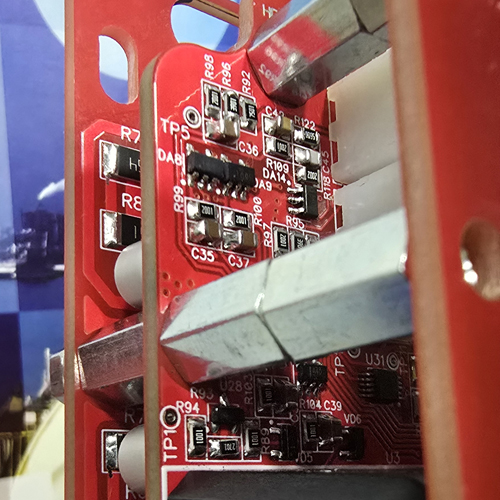

Галерея

Галерея Галерея Галерея Галерея Галерея Галерея Галерея Галерея

Преимущества

Взрывобезопасные кнопки

По запросу пользователей, работающих в условиях крайнего севера, мы отказались от сенсорных кнопок и магнитных ключей для управления анализатором дымовых газов. Сенсорные кнопки ненадежны при низких или высоких температурах, магнитные ключи теряются или забываются, в темное время суток магнитные метки трудно различимы. Мы реализовали реальные механические кнопки управления на корпусе прибора для удобства и надежности, многократно тестировали их в условиях экстремально низких температур. Габариты кнопок тщательно продуманы, чтобы обеспечить комфортное и надежное управление анализатором дымовых газов, когда руки оператора защищены утепленными перчатками. Поверхность кнопок покрыта латексным слоем для надежного контакта. Каждая деталь, каждый элемент управления созданы с учетом суровых погодных условий, гарантируя точность и эффективность работы

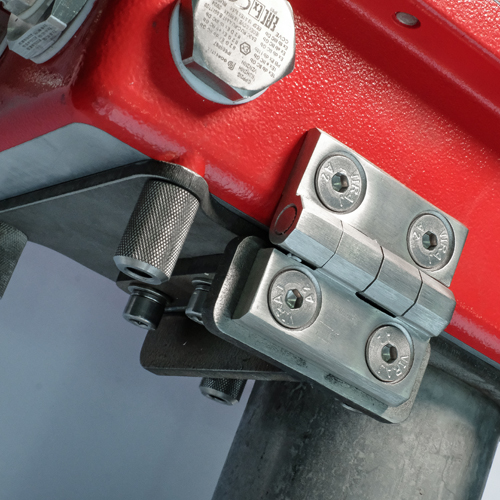

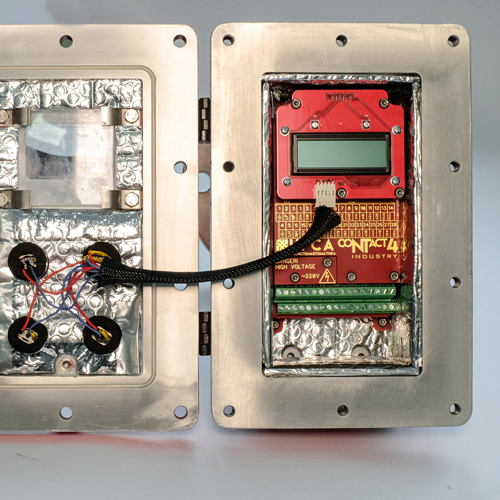

Петли крышки

Интегрированный блок электроники, защищенный внутренним обогревом и теплоизоляцией, через герметичные соединения подключен к монтажному фланцевому узлу. При этом соединение выполнено через специальные несущие петли, которые позволяют легко и просто менять сенсоры кислорода, окиси углерода, давления для минимизации времени простоя. Это не только упрощает процесс установки и обслуживания, но и делает прибор незаменимым в условиях большой загрузки технологической печи или печи пиролиза, когда несколько минут простоя выражается в сутках выхода печи на режим. Для удобства персонала все крепления выполнены типовыми, коррозионностойкими и эргономичными

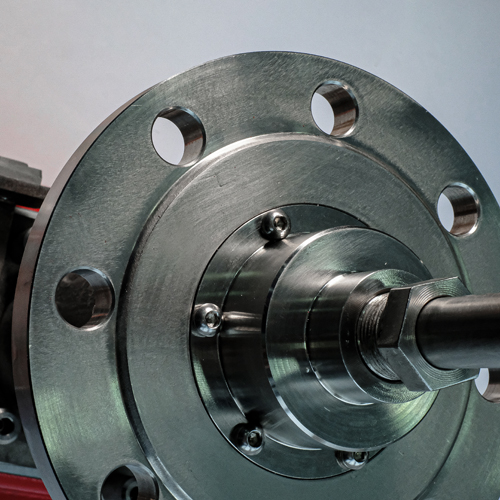

Конструкция переходного фланцевого узла

Создано для тех, кто ценит надежность и функциональность в самых экстремальных условиях. Оставляет изделие одним цельным, неразъемным блоком, при этом обеспечивает легкий доступ к датчикам (О2, СО) для их замены силами персонала на объекте без демонтажа прибора, что обеспечивает бесперебойную работу в самых суровых климатических зонах и труднодоступных местах. Таким образом, мы предлагаем вам уникальную возможность поддерживать высокую эффективность работы ваших систем, не прерывая производственные процессы.

Внутренний обогрев электронных компонентов

По запросам пользователей, находящихся в регионах крайнего севера, мы реализовали в нашем анализаторе кислорода и окиси углерода "Контакт 4 промышленный" внутреннюю систему обогрева. При эксплуатации в суровых климатических условиях для анализатора дымовых газов не требуется термозащитный кожух. Анализатор дымовых газов "Контакт 4 промышленный" работает при экстремальных температурах -60°С. Встроенный внутренний обогрев прибора и встроенная внутренняя теплоизоляция делает его уникальным и незаменимым прибором для эксплуатации в северных регионах. Внешние элементы фурнитуры и конструктива выполнены из высококачественной нержавеющей стали, включая невыпадающие винты корпуса, зонда, монтажных элементов. Дополнительная защита в виде сульфинерного покрытия INCOMSTEEL делает возможной работу прибора в атмосфере, содержащей сернистые соединения

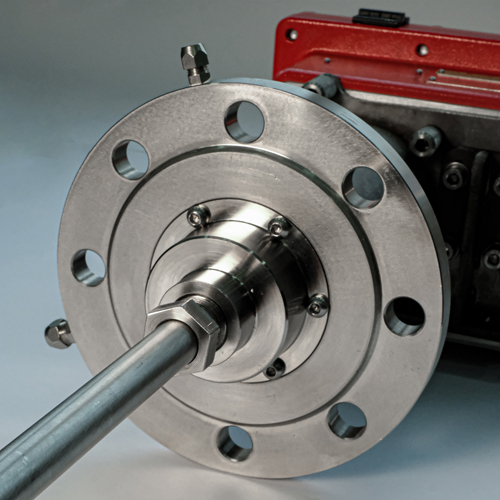

Газовые каналы ПГС и Эжектор реализованные в (монтажном) установочном фланце

Анализатор кислорода и окиси углерода в дымовых газах "Контакт 4 промышленный" (торговая марка Contact 4 industry) производства ООО "НГСА" содержит запатентованные технические решения, направленные на обеспечение надежной работы во всех режимах работы технологической печи, включая скорость отходящих газов до 50м/с и температуры до +1300С. Наши инновационные решения, реализованные в конструкции установочного фланца анализатора кислорода и окиси углерода, позволяют решить несколько важных задач: понятный и быстрый монтаж, очистку дымовых газов встроенным циклонным фильтром, отбор пробы встроенным высокоэффективным эжектором, быстрая и удобная калибровка встроенной системой подачи, чистка зонда шомполом от налипаний и отложений продуктов в дымовом газе без демонтажа прибора. Это не просто технические преимущества — это возможность поддерживать оборудование в идеальном состоянии, обеспечивая его бесперебойную и эффективную работу

Погружной зонд с фильтром типа «циклон»

В погружной зонд анализатора кислорода и окиси углерода в дымовых газах "Контакт 4 промышленный" встроен фильтр типа "циклон", который эффективно отсеивает крупные фракции, оставляя фракции мелкого размера для последующего этапа фильтрации. Этот запатентованный предварительный фильтр оберегает второй контур, не допуская его перегрузки массивными частицами. Благодаря высокой скорости набегающих дымовых газов, система фильтрации анализатора может работать с максимальной эффективностью, не требуя частой прочистки и замены фильтров. Принимая во внимание крайне высокие динамические нагрузки, возникающие в потоке дымового газа, движущегося со скоростью 50м/с, мы выполнили всестороннее математическое моделирование потока, расчеты вибрационных нагрузок, реализовав полностью вибростойкую конструкцию зонда. Также нами предусмотрена опция замены мех. фильтра и очистка зонда шомполом без демонтажа прибора при наличии отложений

Интеграция в AMADAS, ASMDAS, ASM

Интеграция анализатора кислорода и окиси углерода в дымовых газах в систему AMADAS, AMS, ASMDAS и других, реализована на самом базовом уровне. Системы аналитического сбора данных с анализаторов и хроматографов реализованы на многих предприятиях страны. Системы AMADAS, ASM, ASMDAS, установленные в СОИ предприятия, являются сейчас основным инструментом персонала, обеспечивающего эксплуатацию и сервис промышленных анализаторов. В анализаторе дымовых газов "Контакт 4 промышленный" реализован специальный алгоритм взаимодействия с такими системами высокого уровня. Выдача специальной сервисной информации позволяет персоналу на 100% использовать все ресурсы анализатора, обеспечить его полную загрузку не повышая стоимости владения. Предоставляемая через AMADAS сервисная информация формирует массив самых надежных и достоверных данных, обеспечивая тем самым высокую надежность и эффективность работы системы анализаторов в целом

Программа для управления анализатором с ПК

Сервисное ПО RemoteCOntact4 полностью реализовано собственными силами. ПО RemoteContact4 обеспечивает удаленное управление анализатором дымовых газов через интерфейс RS485, объединяя в сеть до 128 приборов, и одновременно контролируя 6 из них. Доступ к основным и второстепенным настройкам  и функциями анализатора дымовых газов "Контакт 4 промышленный" является интуитивно понятным, полностью моделирует кнопки и экран реального полевого прибора. Одновременный доступ к нескольким анализаторам позволяет минимизировать время сервисного обслуживания, время обновления ПО, экономит кабельные соединения. Мы постоянно выпускаем обновления для повышения надежности и расширения функционала

О компании

ООО «НГСА» – молодой и амбициозный стартап, разрабатывает и производит инновационные анализаторы дымовых газов. Наша команда, высококвалифицированных инженеров, имеющая уникальный опыт и компетенцию, необходимую для успешного развития проекта. Собрали и проанализировали технические и метрологические характеристики всех задействованных на рынке приборов.

Нацелены на сотрудничество с нефтегазоперерабатывающими заводами и нефтехимическими предприятиями, стремящимися к экологической ответственности, энергоэффективности и внедрению передовых технологий. Наши решения в стадии защиты интеллектуальной собственности и соответствуют высоким стандартам качества.

ООО «НГСА» является резидентом инновационного центра «Сколково», что подтверждает наш статус инновационного предприятия и стремление к лидерству в отрасли. Объединили опытных инженеров, готовых к решению сложных задач и внедрению новых технологий на рынке.

Наша миссия — предлагать свежие идеи и подходы, основанные на самых современных технологиях. Мы постоянно ищем новые способы решения сложных задач и готовы к экспериментам, чтобы достичь поставленных целей.

Уверены в своих силах и готовы доказать, что наши решения изменят рынок к лучшему. Мы стремимся к развитию и совершенствованию, чтобы стать лидерами в области разработки анализаторов дымовых газов и внести значительный вклад в развитие отрасли.
